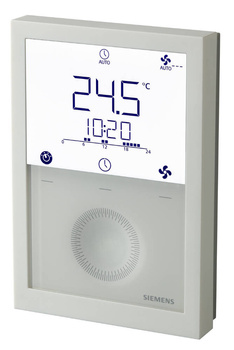

SIEMENS RDG260T

Siemens typ RDG260 T

Elektroniczny termostat SIEMENS RDG260T umożliwia strefowe sterowanie grzejnikami REVERS zarówno w trybie grzania, jak i chłodzenia pasywnego.

Wybór aplikacji:
- układ 2-rurowy
- układ 2-rurowy z nagrzewnicą elektryczną
- układ 2-rurowy grzejnikiem/ogrzewaniem podłogowym
- układ 2-stopniowy grzania lub chłodzenia
- układ 4-rurowy
- układ 4-rurowy z nagrzewnicą elektryczną
- układ grzania/chłodzenia z zaworem 6-drogowym

Okablowanie: pomiędzy termostatem RDG260T, a modułem wentylatora – przewód 5 x min. 0,75 mm².

UWAGA!
Termostat należy zasilić prądem stałym 24V (DC). Do tego celu należy zastosować zasilacz o odpowiedniej mocy. Moc zasilacza wyliczamy sumując moc wszystkich silników wentylatora (jeden silnik = 6W) oraz siłowników termicznych (jeden siłownik = 2 W) i dodając 20% zapasu mocy.

Zasilacz należy zakupić oddzielnie w zależności od wymaganej mocy.

Napięcie pracy: AC/DC
Pobór mocy: @24 V AC: 4 VA
Zakres regulacji wartości zadanej: 5…40 °C
Sensing element: NTC 3k
Histereza przełączania: Grzanie: 0.5…6 K; Chłodzenie: 0.5…6 K
Wejścia analogowe, liczba: 3
Wyjścia analogowe: Zawór, nagrz.el.: 3 , Went: 1 (DC 0...10 V)
Wyjścia analogowe, liczba: 4
Wyjście analogowe, sygnał: DC 0...10 V
Wyjście analogowe, prąd: 1 mA
Wejścia dwustanowe, liczba: 3
Wyjścia przekaźnikowe: Zawór, sprężarka lub grzałka el.: 2 wyjścia, 2-pozycyjne , Went: 1- lub 3-biegowy
Wyjścia przekaźnikowe, liczba: 3
Wyjście przekaźnikowe, napięcie przełączane: 24…230 V AC
Wyjście przekaźnikowe, prąd przełączany: 5 (4)A
Sposób montażu: Na ścianie lub wkrętami
Stopień ochrony: IP30
Wymiary (S x W x G): 92 x 134 x 25 mm
Kolor: White
